Коли на панелі приладів загоряється Check Engine, бортовий комп’ютер фіксує в пам’яті діагностичний код помилки — DTC (Diagnostic Trouble Code). Зчитати його можна за допомогою OBD2-сканера: недорогого Bluetooth-адаптера до смартфону або професійного сканера на СТО. Але отримати код — це тільки половина справи. Важливо розуміти, що він означає і наскільки серйозна ситуація.
Як влаштований код OBD2
Кожен код складається з літери і чотирьох цифр. Літера означає систему:
- P — Powertrain (двигун, трансмісія, паливна система).
- B — Body (кузов, клімат, подушки безпеки).
- C — Chassis (шасі, ABS, підвіска).
- U — Network (мережа обміну даними між блоками).
Перша цифра після літери: 0 — стандартний уніфікований код OBD2, однаковий для всіх виробників. 1 — розширений код виробника, специфічний для конкретної марки.
Друга цифра вказує на підсистему: 0 — паливна система і подача повітря, 1 — паливна і повітряна система, 2 — система впорскування, 3 — система запалювання, 4 — допоміжний контроль викидів, 5 — швидкість і холостий хід, 6 — виходи ЕБУ і сигнали, 7 і 8 — трансмісія і коробка передач.
Дві останні цифри — конкретна несправність всередині підсистеми.
Де знаходиться OBD2 роз’єм і як зчитати коди
OBD2 роз’єм — стандартний 16-контактний трапецієподібний роз’єм. На більшості авто він розташований під панеллю приладів зліва від рульової колонки, у зоні легкого доступу без інструментів. Зрідка — у центральній консолі або під заглушкою в районі бардачка.

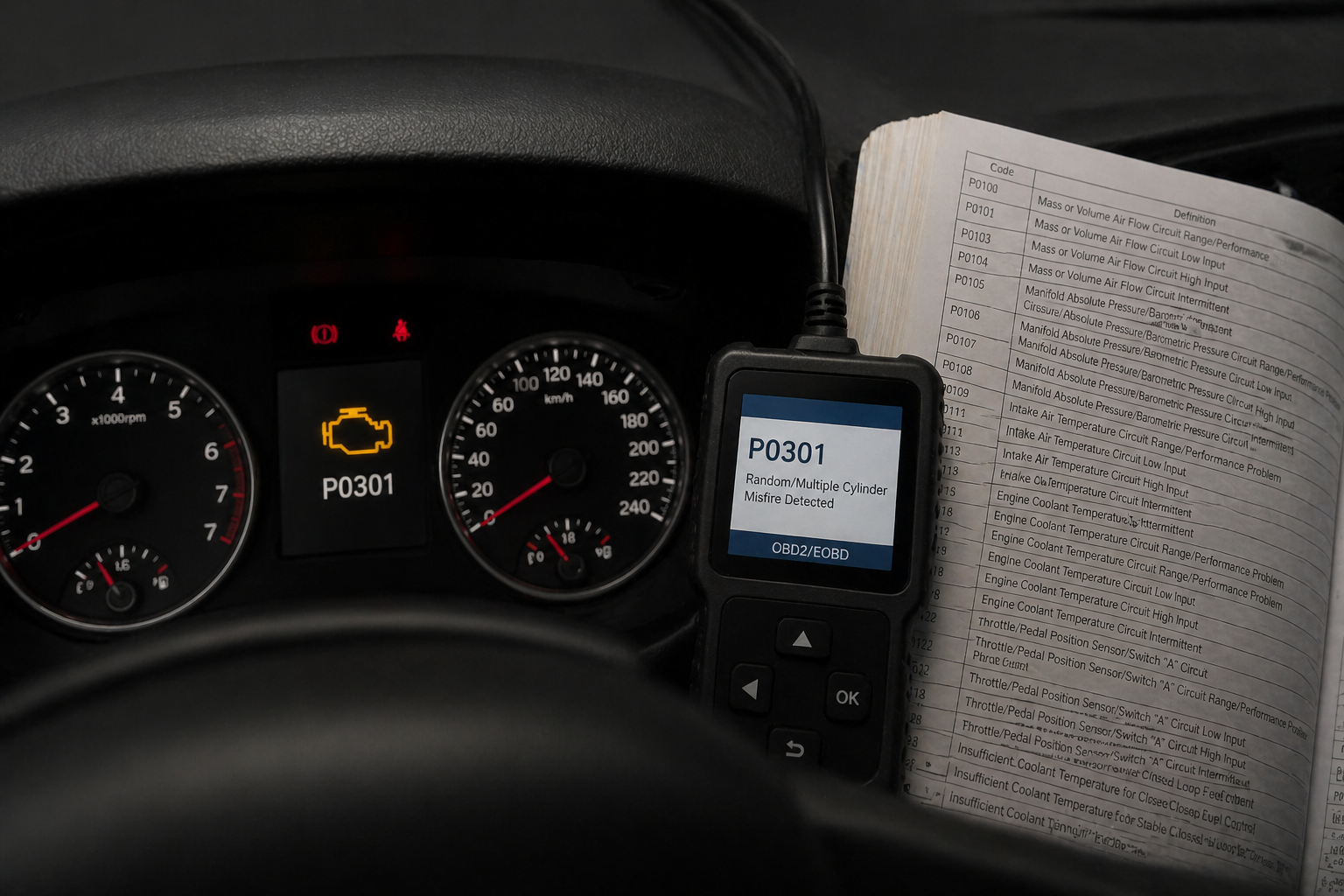

Для зчитування кодів потрібен адаптер OBD2. Бюджетний Bluetooth або Wi-Fi адаптер ($5–20) підключається до роз’єму і передає дані у смартфон через безкоштовні додатки — OBD Auto Doctor, Car Scanner ELM OBD2, Torque Pro. Для серйозної діагностики — сканери Launch, Autel, VCDS (для VAG) або дилерські системи.
Важливий нюанс: після усунення несправності код не зникає сам — його потрібно скинути сканером. Якщо скинути без усунення причини — через кілька кілометрів з’явиться знову.
Типи кодів: активні, збережені і очікуючі
Сканер може показати три типи кодів. Активний (Confirmed) — несправність є прямо зараз, система визначила її як підтверджену. Збережений (Pending) — несправність зафіксована один раз, але ще не підтверджена повторно. Якщо повториться — стане активним. Замороженні дані (Freeze Frame) — знімок параметрів двигуна в момент фіксації помилки: оберти, температура, навантаження. Допомагає відтворити умови, за яких виникла проблема.
Таблиця найпоширеніших кодів P0xxx
P00xx — Паливна система і подача повітря (загальні)
| Код | Розшифровка | Найчастіша причина |
|---|---|---|
| P0001 | Регулювання подачі палива — обрив ланцюга | Несправний ТНВД або проводка |
| P0010 | Привід фаз газорозподілу впуску банк 1 | Несправний клапан VVT, забруднене масло |
| P0011 | Фаза газорозподілу впуску — надмірний зсув банк 1 | Забитий канал VVT, зношений ланцюг ГРМ |
| P0012 | Фаза газорозподілу впуску — недостатній зсув банк 1 | Несправний клапан VVT, низький тиск масла |
| P0016 | Неузгодженість фаз колінвала і розподільного вала банк 1 | Розтягнутий ланцюг ГРМ, несправний датчик |
| P0020 | Привід фаз газорозподілу впуску банк 2 | Несправний клапан VVT банк 2 |
P010x–P012x — Датчик масової витрати повітря (MAF)
| Код | Розшифровка | Найчастіша причина |
|---|---|---|
| P0100 | Датчик MAF — несправність ланцюга | Проводка, роз’єм, сам датчик |
| P0101 | Датчик MAF — діапазон або характеристика сигналу | Забруднений датчик, витік у впуску |
| P0102 | Датчик MAF — низький сигнал | Обрив ланцюга, несправний датчик |
| P0103 | Датчик MAF — високий сигнал | КЗ у ланцюзі, несправний датчик |
| P0104 | Датчик MAF — нестабільний сигнал | Погані контакти роз’єму |
P013x–P015x — Датчики кисню (лямбда-зонди)
| Код | Розшифровка | Найчастіша причина |
|---|---|---|
| P0130 | Датчик O2 банк 1 датчик 1 — несправність | Несправний датчик, витік вихлопу |
| P0131 | Датчик O2 банк 1 датчик 1 — низький сигнал | Збіднена суміш, витік у вихлопі |
| P0132 | Датчик O2 банк 1 датчик 1 — високий сигнал | Збагачена суміш, несправний датчик |
| P0133 | Датчик O2 банк 1 датчик 1 — повільна реакція | Зношений датчик, проблеми з каталізатором |
| P0134 | Датчик O2 банк 1 датчик 1 — без активності | Несправний датчик, обрив ланцюга |
| P0135 | Підігрів датчика O2 банк 1 датчик 1 — несправність | Перегорів підігрів датчика, проводка |
| P0136 | Датчик O2 банк 1 датчик 2 — несправність | Несправний датчик після каталізатора |
| P0137 | Датчик O2 банк 1 датчик 2 — низький сигнал | Несправний датчик, витік вихлопу |
| P0138 | Датчик O2 банк 1 датчик 2 — високий сигнал | Несправний датчик, зношений каталізатор |
| P0141 | Підігрів датчика O2 банк 1 датчик 2 — несправність | Перегорів підігрів датчика |
| P0150 | Датчик O2 банк 2 датчик 1 — несправність | Несправний датчик (V-подібний двигун) |
| P0171 | Система занадто бідна банк 1 | Витік у впуску, засмічений інжектор, MAF |
| P0172 | Система занадто багата банк 1 | Несправний датчик, перелив форсунок |
| P0174 | Система занадто бідна банк 2 | Витік у впуску банк 2 |
| P0175 | Система занадто багата банк 2 | Перелив форсунок банк 2 |
P0200–P029x — Система впорскування (форсунки)
| Код | Розшифровка | Найчастіша причина |
|---|---|---|
| P0200 | Ланцюг форсунки — несправність | Проводка форсунки, ЕБУ |
| P0201 | Форсунка циліндра 1 — несправність ланцюга | Несправна форсунка або проводка |
| P0202 | Форсунка циліндра 2 — несправність ланцюга | Несправна форсунка або проводка |
| P0203 | Форсунка циліндра 3 — несправність ланцюга | Несправна форсунка або проводка |
| P0204 | Форсунка циліндра 4 — несправність ланцюга | Несправна форсунка або проводка |
| P0205 | Форсунка циліндра 5 — несправність ланцюга | Несправна форсунка або проводка |
| P0206 | Форсунка циліндра 6 — несправність ланцюга | Несправна форсунка або проводка |
| P0234 | Надмірний наддув турбокомпресора | Несправний клапан скидання тиску, актуатор |
| P0261 | Форсунка циліндра 1 — низький сигнал | КЗ у ланцюзі форсунки |
| P0263 | Внесок циліндра 1 нижче норми | Несправна форсунка, компресія |
| P0299 | Недостатній тиск наддуву | Несправна турбіна, витік у патрубках |
P0300–P030x — Пропуски запалювання
| Код | Розшифровка | Найчастіша причина |
|---|---|---|
| P0300 | Пропуски запалювання — випадкові циліндри | Свічки, котушки, форсунки, компресія |
| P0301 | Пропуск запалювання в циліндрі 1 | Свічка, котушка, форсунка циліндра 1 |
| P0302 | Пропуск запалювання в циліндрі 2 | Свічка, котушка, форсунка циліндра 2 |
| P0303 | Пропуск запалювання в циліндрі 3 | Свічка, котушка, форсунка циліндра 3 |
| P0304 | Пропуск запалювання в циліндрі 4 | Свічка, котушка, форсунка циліндра 4 |
| P0305 | Пропуск запалювання в циліндрі 5 | Свічка, котушка, форсунка циліндра 5 |
| P0306 | Пропуск запалювання в циліндрі 6 | Свічка, котушка, форсунка циліндра 6 |
P0335–P034x — Датчики колінвала і розподільного вала
| Код | Розшифровка | Найчастіша причина |
|---|---|---|
| P0335 | Датчик положення колінвала A — несправність ланцюга | Несправний датчик, зубчастий ротор, проводка |
| P0336 | Датчик положення колінвала A — діапазон/характеристика | Пошкоджений зубчастий ротор, несправний датчик |
| P0340 | Датчик положення розподільного вала A банк 1 — несправність | Несправний датчик, ланцюг ГРМ |
| P0341 | Датчик положення розподільного вала A — діапазон/характеристика | Несправний датчик, зсув фаз |
| P0345 | Датчик положення розподільного вала A банк 2 — несправність | Несправний датчик банк 2 |
P0400–P040x — Система рециркуляції відпрацьованих газів (EGR)
| Код | Розшифровка | Найчастіша причина |
|---|---|---|
| P0400 | Рециркуляція відпрацьованих газів (EGR) — несправність | Несправний клапан EGR або проводка |
| P0401 | EGR — недостатній потік | Забитий клапан EGR, трубки |
| P0402 | EGR — надмірний потік | Заклинений у відкритому положенні клапан |
| P0403 | Ланцюг клапана EGR — несправність | Проводка, несправний клапан |
| P0404 | Клапан EGR — діапазон/характеристика | Несправний клапан або датчик положення |
| P0405 | Датчик положення клапана EGR A — низький сигнал | Несправний датчик, КЗ |
| P0406 | Датчик положення клапана EGR A — високий сигнал | Несправний датчик, обрив |
P0411–P044x — Система вентиляції картера (EVAP)
| Код | Розшифровка | Найчастіша причина |
|---|---|---|
| P0411 | Вторинне повітря — неправильний потік | Насос вторинного повітря, клапани |
| P0420 | Ефективність каталізатора нижче порогу банк 1 | Зношений каталізатор, несправний датчик O2 |
| P0430 | Ефективність каталізатора нижче порогу банк 2 | Зношений каталізатор банк 2 |
| P0440 | Система EVAP — загальна несправність | Негерметичний бак, клапан продувки |
| P0441 | Система EVAP — неправильна продувка | Несправний клапан продувки, вакуумні шланги |
| P0442 | Система EVAP — виявлено невелике витікання | Несправна кришка бензобаку, тріщина в шлангу |
| P0443 | Клапан продувки EVAP — несправність ланцюга | Несправний клапан або проводка |
| P0446 | Клапан вентиляції EVAP — несправність ланцюга | Несправний клапан вентиляції |
| P0455 | Система EVAP — виявлено велике витікання | Несправна кришка бензобаку, шланг |
| P0456 | Система EVAP — виявлено дуже мале витікання | Мікротріщина в шлангу, кришка бензобаку |
P0480–P049x — Охолодження та система живлення
| Код | Розшифровка | Найчастіша причина |
|---|---|---|
| P0480 | Реле вентилятора охолодження 1 — несправність ланцюга | Несправне реле, проводка |
| P0481 | Реле вентилятора охолодження 2 — несправність ланцюга | Несправне реле, проводка |
P050x–P054x — Холостий хід і система запуску
| Код | Розшифровка | Найчастіша причина |
|---|---|---|
| P0500 | Датчик швидкості автомобіля — несправність | Несправний датчик або проводка |
| P0501 | Датчик швидкості — діапазон/характеристика | Несправний датчик, брудний ротор |
| P0505 | Система холостого ходу — несправність | Несправний клапан IAC, дросельна заслінка |
| P0506 | Система холостого ходу — занадто низькі оберти | Забита дросельна заслінка, клапан IAC |
| P0507 | Система холостого ходу — занадто високі оберти | Витік у впуску, несправний клапан IAC |
| P0521 | Датчик тиску масла — діапазон/характеристика | Несправний датчик, реальний низький тиск |
| P0522 | Датчик тиску масла — низький сигнал | Несправний датчик, проводка |
| P0523 | Датчик тиску масла — високий сигнал | Несправний датчик |
| P0532 | Датчик тиску кондиціонера — низький сигнал | Несправний датчик, низький рівень фреону |
| P0533 | Датчик тиску кондиціонера — високий сигнал | Несправний датчик, перевищений тиск |
P055x–P057x — Температурні датчики
| Код | Розшифровка | Найчастіша причина |
|---|---|---|
| P0560 | Напруга бортової мережі — несправність | Несправний генератор, акумулятор |
| P0562 | Напруга бортової мережі — низька | Слабкий акумулятор, несправний генератор |
| P0563 | Напруга бортової мережі — висока | Несправний регулятор напруги генератора |
P060x–P062x — Блок керування двигуном (ЕБУ)
| Код | Розшифровка | Найчастіша причина |
|---|---|---|
| P0600 | Послідовна шина зв’язку — несправність | Проблеми з CAN-шиною, ЕБУ |
| P0601 | Внутрішня помилка ЕБУ — пам’ять | Несправний ЕБУ |
| P0602 | ЕБУ — не запрограмований | Потрібне програмування після заміни |
| P0605 | Внутрішня помилка ЕБУ — ROM | Несправний ЕБУ |
| P0606 | Несправність процесора ЕБУ | Несправний ЕБУ |
P070x–P079x — Трансмісія і коробка передач
| Код | Розшифровка | Найчастіша причина |
|---|---|---|
| P0700 | Система керування трансмісією — несправність | Помилка в TCM, потрібна діагностика АКПП |
| P0705 | Датчик діапазону трансмісії/вимикач нейтрального положення — несправність | Несправний датчик або перемикач |
| P0706 | Датчик діапазону трансмісії — діапазон/характеристика | Несправний датчик, проводка |
| P0711 | Датчик температури ATF — несправність | Несправний датчик, проводка |
| P0715 | Датчик швидкості вхідного вала — несправність | Несправний датчик або зношений ротор |
| P0720 | Датчик швидкості вихідного вала — несправність | Несправний датчик |
| P0730 | Неправильне передаточне число | Зношення АКПП, низький рівень ATF |
| P0740 | Блокування гідротрансформатора — несправність | Несправний соленоїд, гідроблок |
| P0741 | Гідротрансформатор — механічне заклинення | Зношений гідротрансформатор |
| P0750 | Соленоїд зміни передач A — несправність | Несправний соленоїд або гідроблок |
| P0755 | Соленоїд зміни передач B — несправність | Несправний соленоїд або гідроблок |
| P0760 | Соленоїд зміни передач C — несправність | Несправний соленоїд або гідроблок |
| P0780 | Несправність перемикання передач | Загальна несправність АКПП |
P080x–P084x — Зчеплення і педальний вузол
| Код | Розшифровка | Найчастіша причина |
|---|---|---|
| P0810 | Датчик положення педалі зчеплення — несправність | Несправний датчик, проводка |
| P0830 | Датчик положення педалі зчеплення — несправність ланцюга | Несправний датчик, обрив |
| P0840 | Датчик тиску ATF A — несправність | Несправний датчик тиску трансмісійної рідини |
Як читати код правильно: поширені помилки
Найчастіша помилка — замінити деталь, яку назвав код, без перевірки реальної причини. Наприклад, P0171 (система занадто бідна) майже ніколи не лікується заміною датчика кисню — причина зазвичай в підсосі повітря або забрудненому MAF. P0420 не завжди означає зношений каталізатор — частіше проблема в датчику O2 або прошивці ЕБУ. P0300 (пропуски запалювання) — починають зі свічок і котушок, а не з форсунок або ГБЦ.
Правильна послідовність завжди однакова: зчитати всі коди разом (іноді їх кілька і вони пов’язані), подивитись Freeze Frame для розуміння умов виникнення, провести комплексну діагностику з живими параметрами, і тільки потім замінювати конкретну деталь.
Ще один важливий нюанс: деякі виробники мають власні розширені коди, які починаються на P1xxx. Наприклад, P1xxx у Toyota, Honda, Volkswagen або BMW — це не стандартні OBD2 коди, а фірмові. Їх розшифровка специфічна для кожної марки і потребує або профільного сканера (VCDS для VAG, ISTA для BMW, HDS для Honda), або звернення в спеціалізований сервіс.
Таблиця OBD2 кодів — це стартова точка, а не вирок. Один і той самий код на Toyota і на Volkswagen може означати різні фізичні несправності, усунення яких відрізняється за вартістю і складністю в рази. Саме тому після зчитування коду завжди варто провести повноцінну діагностику з живими параметрами, а не просто “міняти те, на що показує сканер”.
